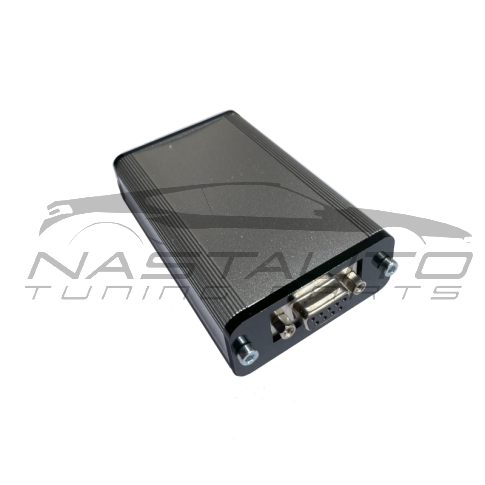

Контролер за електрически дросел - LDPerformance

Features Работи добре с различни дросели Бърз и точен CAN bus към мега 0-5V контрол на свободния ход Антилаг Съвместим с всякакви електроники Свързване към дросела Обикновено електрическия дросел има 6 кабела които трябва да се свържат към горните 6 пина на конектора представен по горе. 2 са за електормотора, означени Motor1 и Motor2. Лесно се откриват по ниското съпротивление между тях <10 oма. поляритета не е от значение. Има 2 сензора за позиция – POS1 и POS2. Също няма знчение кой, кой е, контролера ще ги разпознае при калибрация. 5 волта захранване и маса за сензорите също трябва да се свържат от контролера. Захранване Стабилни 12 волта при контакт и маса трябва да се свържат към 12V и GND IN. Сензори за позиция на педала Отново е необходимо 5 волта захранване и маса да се свърже от контролера до тях. Реално 2та аналогови сензора се подават на PPS1 и PPS2. Важно е PPS1 да е главния сензор за позиция който да увеличава напрежението при натискане на педала! Контролера ще работи и без 2ри сензор на педала – PPS2, но с намалена сигурност. Това се определя автоматично при калибриране. Калибрация Свържете (CAL) към маса преди първото ползване на контролера или след смяна на дросел. Важно е преди първоначална употреба да се калибрира за да може контролера да намери минималнит еи максимални позиции на педала и дросела. Свържете CAL към маса Натиснете и задръжте педала докрай и дайте контакт. Пуснете напълно педала. Дросела ще се премести от минимум до максимум, изчакайте 5 секунди и проверете дали работи нормално. Върнете контакт и разкачете CAL кабела. Свободен ход IDLE0-5V е аналогов вход който се ползва за регулиране на свободния ход. 5V е най-ниски обороти, 0V (gnd) е най-високи. Може да се свърже към изхода за свободен ход на мега или друга електроника. Антилаг Когато е активиран държи дросела частично отворен при връщане на газта и активира допълнителен изход за лаунч контрол или прекъсвач. За да се ползва трябва винаги “Mode” да е към маса, а за да се включи антилаг в конкретния момент се подава маса на кабела “Antilag”. Когато се отпусне педала на газта, дросела отива в определена позиция, а на “Launch OUT” се появява маса. За да настройте определената позиция на дросела прегледайте стъпките в ръководството за употреба. Връзка към MS3 през CAN BUS Контролера за ел. дросел работи по CAN най-добре с MS3 с фърмуеър над 1.5.2. Тогава мегата има пълен контрол над дросела и свободния ход. Не е необходимо да се връзва допълния кабел за свободен ход. Контролера може да работи и самостоятелно без CAN или връзка с мега… TunerStudio настройки за DBW: Съвместимост Контролера е тестван и работи добре със следните дросели: VAG 6 pin от 1.8T или VR6 BMW Subaru impreza Lexus is200 Mercedes V8 Сигурност Когато 2та сензора за позиция на педала са свързани, системата гарантира, че никога дросела няма как да се отвори нежелано. Чрез FMEA анализ се доказва, че това е вярно във всички възможни ситуации, включително, ако който и да е компонент се повреди по някакъв начин.
